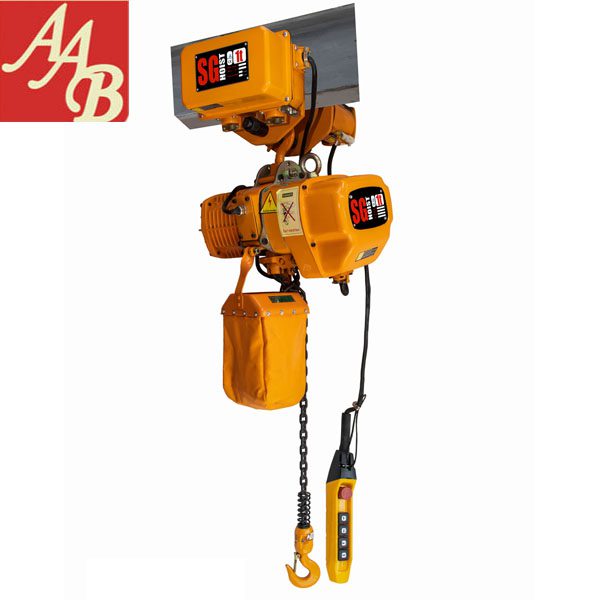

بالابر زنجیری چهارکاره
بالابر زنجیری چهارکاره نوعی از سیستمهای بالابر صنعتی است که با استفاده از نیروی برق و زنجیر فولادی، بار را در چهار جهت اصلی کنترل میکند:
1 بالا و پایین (حرکت عمودی – برای جابجایی بار)
2 چپ و راست (حرکت افقی – به کمک ترولی برقی روی ریل یا تیراهن)
این دستگاه عمدتاً در خطوط تولید، کارگاههای صنعتی، سولهها، انبارها و پروژههای نصب و مونتاژ کاربرد دارد.
اجزای اصلی بالابر زنجیری چهارکاره
1 الکتروموتور اصلی (برای بالا و پایین بردن بار)
2 گیربکس صنعتی (برای انتقال قدرت به زنجیر)
3 زنجیر بار (G80) و قلاب بار
4 کیسه زنجیر (برای جمعآوری زنجیر اضافه)
5 ترولی برقی (Electric Trolley): برای حرکت افقی بر روی ریل I-beam
6 تابلو برق و سیستم کنترل
7 دستگاه کنترل آویز (Push Button Pendant) با دکمههای 4 یا 6 حالته
8 سیستم ترمز الکترومغناطیسی (برای توقف ایمن بار)
مشخصات فنی نمونهای (قابل تنظیم بسته به برند و ظرفیت
ویژگی مقدار نمونه
ظرفیت (ظرفیت بارگیری) 500 کیلو تا10 تن
ولتاژ کاری 380V سهفاز یا 220V تکفاز
نوع زنجیر گرید G80، فولادی آبکاریشده
سرعت بالابری 2.5 – 8 متر در دقیقه
ارتفاع بالابری معمولاً 6 متر، قابل افزایش
نوع ترولی برقی (موتوردار) با قابلیت حرکت چپ و راست
عملکرد
در بالابر زنجیری چهارکاره، الکتروموتور با چرخش گیربکس، زنجیر را به سمت بالا یا پایین میکشد. زنجیر از طریق چرخ زنجیری داخل دستگاه هدایت میشود و قلاب به بار متصل است. با کمک ترولی برقی چهارکاره، دستگاه میتواند روی ریل افقی حرکت کرده و بار را در موقعیتهای مختلف قرار دهد.
مزایا
- چهارجهته واقعی: کنترل کامل حرکت بار در محور X و Y (بالا، پایین، چپ، راست)
- نصب آسان بر روی تیرآهن I شکل
- ایمنی بالا به کمک ترمز خودکار و قطعکنهای محدودکننده (لیمیت سوئیچ)
- کارکرد بیصدا و روان
- صرفهجویی در نیروی انسانی و زمان
- قابل استفاده در ارتفاعهای بالا و بارهای سنگین
کاربردها
- کارخانههای صنعتی و خطوط تولید
- کارگاههای ماشینسازی و فلزکاری
- انبارهای بزرگ کالا و مصالح
- تعمیرگاههای صنعتی
- نیروگاهها، صنایع نفت و گاز
- نصب و نگهداری تجهیزات سنگین
نکات ایمنی در استفاده
- بارگیری بیش از ظرفیت مجاز ممنوع است.
- بررسی منظم روغنکاری، زنجیر، قلاب و ترمز ضروری است.
- اپراتور باید آموزش دیده باشد و از کنترلآویز ایمن استفاده کند.
- در هنگام تعمیرات، منبع تغذیه باید قطع شود.
جمعبندی
بالابر زنجیری چهارکاره راهحلی کارآمد و ایمن برای جابجایی عمودی و افقی بارهای سنگین در محیطهای صنعتی است. این سیستم با ترکیب عملکرد قوی و طراحی جمعوجور، انتخابی ایدهآل برای اکثر محیطهای صنعتی داخلی محسوب میشود
