شرکت مهندسی جرثقیل سقفی آران باخ

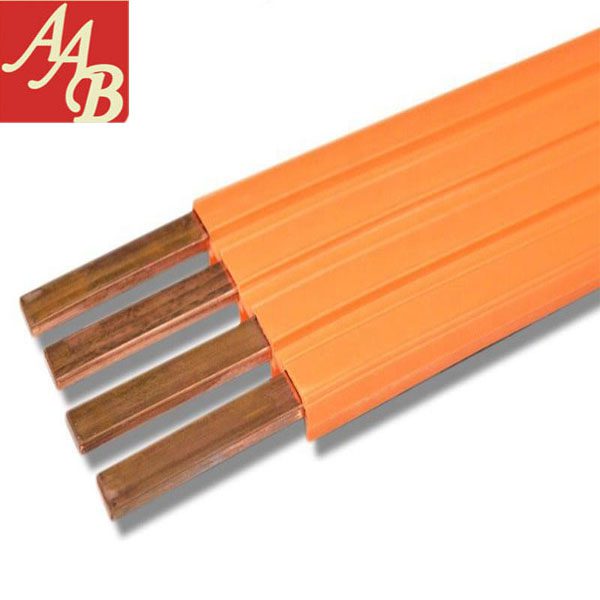

خط برق‌رسانی شین تسمه‌ای
(Flat Bar Conductor Rail System)
سیستم برق‌رسانی شین تسمه‌ای یکی از مطمئن‌ترین و پرکاربردترین روش‌ها برای تأمین برق در سامانه‌های صنعتی متحرک است. این سیستم از تسمه‌های مسی یا آلومینیومی با مقطع مستطیلی تشکیل شده که در داخل یک غلاف عایق از جنس PVC یا پلی‌اتیلن قرار دارند. تسمه‌ها به صورت موازی و ایزوله‌شده کنار هم قرار گرفته و به وسیله جاروبک‌های متحرک، جریان الکتریکی را به تجهیزات متحرک مانند جرثقیل یا کالسکه منتقل می‌کنند.
اجزای اصلی:
- تسمه‌های رسانا: از جنس مس یا آلومینیوم، با مقطع 5۰، 80، 120 آمپر و بالاتر
- غلاف عایق: پوشش نارنجی رنگ از جنس PVC مقاوم در برابر حرارت، ضربه و اشعه UV
- نگهدارنده‌ها (بست‌ها): برای فیکس کردن شین به سازه
- اتصال‌دهنده‌ها: برای اتصال تسمه‌ها به یکدیگر با پیچ و مهره و واشر عایق
- درز انبساط: برای جبران انبساط و انقباض طولی شین در برابر تغییرات دمایی
- منبع تغذیه: برای اتصال کابل ورودی به شین
- علمک یا جاروبک: برای انتقال برق به مصرف‌کننده‌ی متحرک
مزایای شین تسمه‌ای:
- اولین مزیت استفاده از شین فلت ، قابلیت خم شدن برای مسیرهای منحنی می باشد.
- ایمنی بالا: عایق کامل رساناها از تماس مستقیم
- نصب آسان: بدون نیاز به مهارت خاص یا تجهیزات پیچیده
- نصب سریع به دلیل یک تکه بودن شین در طول مسیر
- نگهداری کم و عمر طولانی
- قابلیت افزایش یا کاهش تعداد فازها و آمپراژ
- مناسب برای حرکت‌های خطی طولانی بدون افت ولتاژ محسوس
کاربردها:
- سیستم برق جرثقیل سقفی با مسیر مستقیم و منحنی
- خطوط مونوریل و واگن متحرک
- صنایع فولاد، ریخته‌گری، خودرو و پتروشیمی
- انبارهای اتوماتیک و خطوط مونتاژ
مشخصات فنی نمونه‌ای
تسمه جنس رسانا آمپراژ عرض شین ضخامت تسمه جنس غلاف
F50 مسی 50A 45mm 4mm PVC نارنجی
F120 مسی 120A 60mm 6mm PVC نارنجی
توجه: در پروژه‌هایی با تغییرات دمایی زیاد، استفاده از درز انبساط در فواصل استاندارد توصیه می‌شود.
