شرکت مهندسی جرثقیل سقفی آران باخ
ترولی دستی بالابر زنجیری

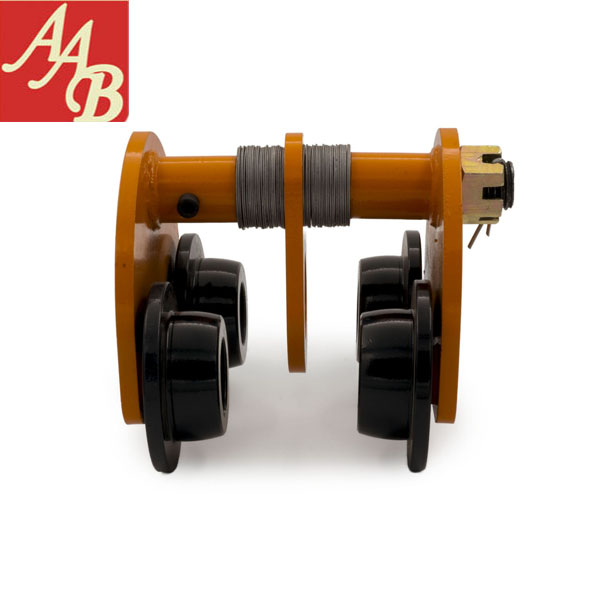

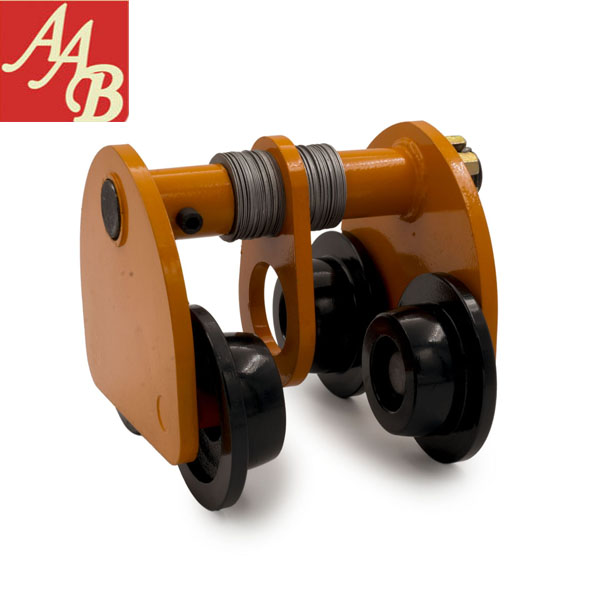

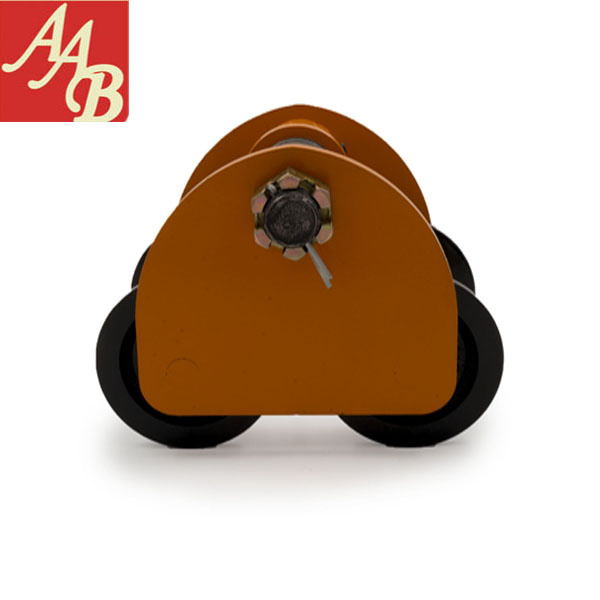

ترولی زنجیری یکی از اجزای کلیدی و مکمل در سیستم‌های جابجایی بار است که به‌صورت مستقیم با بالابر دستی زنجیری ترکیب می‌شود. این تجهیز که در تصاویر نیز مشاهده می‌شود، به‌صورت مکانیکی و بدون نیاز به نیروی برق یا موتور، امکان حرکت افقی بار را روی ریل یا تیرآهن (I یا H شکل) فراهم می‌سازد. در ادامه به معرفی کامل ترولی دستی زنجیری، اجزای آن، نحوه عملکرد و مزایا و کاربردهای آن می‌پردازیم:
ترولی دستی زنجیری چیست؟
ترولی دستی زنجیری (Manual Trolley) ابزاری مکانیکی است که روی ریل یا تیرآهن نصب می‌شود و به کمک چرخ‌های فولادی روان، امکان حرکت افقی بالابر و بار متصل به آن را روی مسیر تعیین‌شده فراهم می‌کند. این ترولی به بالابر زنجیری متصل شده و قابلیت حرکت دستی (با هل دادن) را دارد.
اجزای اصلی ترولی دستی
- بدنه اصلی (فریم): از فولاد سنگین و مقاوم ساخته می‌شود و ساختار کلی ترولی را شکل می‌دهد.
- چرخ‌های فولادی: معمولاً چهار چرخ مقاوم که روی سطح تیرآهن حرکت می‌کنند. دارای بلبرینگ‌های روان برای حرکت آسان.
- پیچ تنظیم فاصله: برای تنظیم عرض ترولی متناسب با عرض تیرآهن مورد استفاده قرار می‌گیرد.
- محور مرکزی (شفت): میله‌ای فولادی که دو طرف آن صفحات جانبی و چرخ‌ها سوار می‌شوند.
- ضامن‌های ایمنی یا واشر قفل‌شونده: برای جلوگیری از جدا شدن ترولی از تیرآهن در اثر لرزش یا بار ناگهانی.
- پین یا قلاب اتصال بالابر: محلی برای آویختن بالابر زنجیری دستی یا برقی.
نحوه عملکرد ترولی دستی
ترولی دستی روی تیرآهن نصب می‌شود و با استفاده از چرخ‌های خود، امکان حرکت روان به طرفین را فراهم می‌کند. کاربر با فشار دست، ترولی و بار متصل به آن را به جلو یا عقب می‌برد. ترولی به گونه‌ای طراحی شده که وزن بالابر و بار را به‌طور یکنواخت روی ریل توزیع کرده و از انحراف یا گیرکردن جلوگیری کند.
مزایای ترولی دستی زنجیری
- حرکت روان و دقیق بار: امکان جابجایی بار در امتداد مسیر افقی به‌صورت ایمن و کنترل‌شده.
- مقرون‌به‌صرفه و بدون نیاز به برق: برخلاف ترولی‌های موتوری، این مدل بدون برق کار می‌کند و مناسب مکان‌های فاقد دسترسی به برق است.
- سازگار با انواع بالابر دستی یا برقی: به‌راحتی می‌توان بالابر را به آن متصل کرد.
- قابلیت تنظیم برای تیرآهن‌های مختلف: امکان تنظیم عرض ترولی با استفاده از مهره‌ها و واشرها.
- ایمنی بالا: طراحی‌شده با قفل‌ها و مهارکننده‌هایی برای جلوگیری از لغزش یا سقوط ناگهانی.
- نصب سریع و آسان: بدون نیاز به ابزارهای پیچیده یا جوشکاری.
کاربردهای ترولی دستی
ترولی دستی زنجیری در طیف وسیعی از صنایع و مشاغل کاربرد دارد:
- کارگاه‌های تولیدی و تعمیراتی
- خطوط مونتاژ صنعتی
- انبارها و سردخانه‌ها
- پروژه‌های ساختمانی
- کشتی‌سازی و اسکله‌ها
- صنایع نفت، گاز و پتروشیمی
- نصب در سقف سالن‌ها، سوله‌ها و کارخانه‌ها
ظرفیت‌ها و مشخصات فنی
ترولی دستی معمولاً در ظرفیت‌های مختلف از ۰.۵ تن تا ۱۰ تن و حتی بیشتر تولید می‌شود. برخی ویژگی‌ها به‌صورت خلاصه
ظرفیت (تن) عرض تیرآهن قابل پشتیبانی (میلی‌متر) قطر چرخ وزن تقریبی
0.5 64–140 بسته به مدل ~8–10 کیلوگرم
1 80–150 بسته به مدل ~12–14 کیلوگرم
2 90–180 بسته به مدل ~18 کیلوگرم
نکات ایمنی در استفاده
- اطمینان از نصب صحیح روی تیرآهن
- بررسی منظم چرخ‌ها و محورها برای آسیب یا ساییدگی
- عدم بارگیری بیش از ظرفیت اسمی
- استفاده از واشرهای قفل‌کننده مناسب
- نصب در مسیر صاف و بدون مانع برای جلوگیری از انحراف یا لغزش
نتیجه‌گیری
ترولی دستی زنجیری یکی از ساده‌ترین، کاربردی‌ترین و مقرون‌به‌صرفه‌ترین ابزارهای جابجایی بار در مسیر افقی است. ترکیب آن با بالابر دستی زنجیری، یک سیستم کامل برای حمل‌ونقل عمودی و افقی بارهای سنگین در فضاهای صنعتی و کارگاهی ایجاد می‌کند. طراحی مقاوم، عملکرد روان و قابلیت تنظیم آن باعث شده که این تجهیز یکی از گزینه‌های اصلی در پروژه‌های جابجایی مواد باشد
