خط برق رسانی سیم بکسلی جرثقیل
خط برق‌رسانی سیم بکسلی یکی از رایج‌ترین و مطمئن‌ترین روش‌های انتقال برق به تجهیزات متحرک نظیر جرثقیل‌های سقفی، دروازه‌ای، بازویی و سایر ماشین‌آلات متحرک صنعتی است. این سیستم به دلیل دوام بالا، نصب آسان و قابلیت انعطاف در شرایط محیطی و حرکتی مختلف، انتخابی مناسب برای محیط‌های صنعتی به‌شمار می‌رود.
ساختار کلی سیستم
خط برق‌رسانی سیم بکسلی معمولاً از اجزای زیر تشکیل شده است:

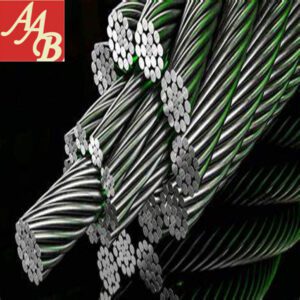

1. سیم بکسل فولادی گالوانیزه: سیم نگهدارنده اصلی که به‌صورت کشیده در طول مسیر حرکت جرثقیل نصب می‌شود.

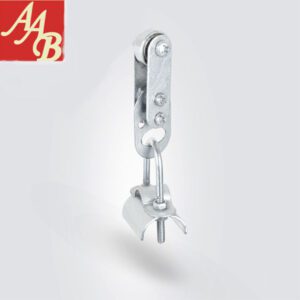

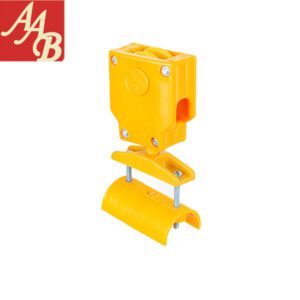

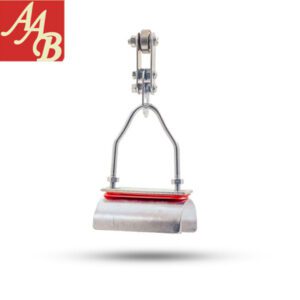

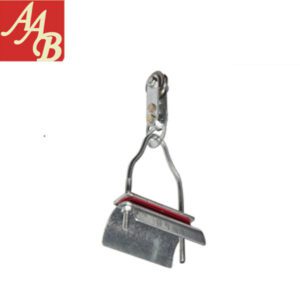

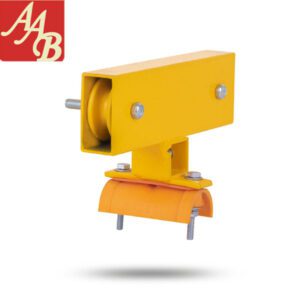

2. قرقره‌های حامل کابل (Trolley): این قرقره‌ها روی سیم بکسل حرکت می‌کنند و کابل برق را با خود جابجا می‌کنند.
3. کابل تخت یا گرد: کابل‌های برق یا سیگنال که روی قرقره‌ها سوار می‌شوند و با حرکت تجهیزات به جلو و عقب جابجا می‌شوند.
4. پایه انتهایی (End Clamp): برای مهار و نگه داشتن سیم بکسل در ابتدا و انتهای مسیر.
5. وزنه تعادل (Tension Weight): برای حفظ کشش مناسب سیم بکسل در مسیر و جلوگیری از افتادگی.
6. براکت و ساپورت‌ها: برای نصب سیستم به سازه جرثقیل یا مسیر حرکت.
نحوه عملکرد
کابل برق روی قرقره‌هایی نصب می‌شود که خود روی سیم بکسل حرکت می‌کنند. زمانی که ترولی یا گاری حامل بار در مسیر حرکت می‌کند، قرقره‌ها نیز به تبع آن حرکت کرده و کابل برق را به‌صورت منظم و بدون پیچ‌خوردگی جابجا می‌کنند. این سیستم باعث می‌شود که برق‌رسانی در تمام طول مسیر بدون قطعی و بدون کشیدگی بیش از حد کابل انجام شود.
مزایا
• انعطاف‌پذیری بالا: امکان نصب در طول‌های مختلف و در مسیرهای مستقیم یا خمیده.
• نصب و نگهداری آسان: به راحتی قابل نصب، سرویس و تعویض است.
• دوام بالا: در برابر سایش، گرد و غبار و رطوبت مقاومت مناسبی دارد.
• قیمت مناسب: نسبت به سیستم‌های برق‌رسانی ریلی یا شینه، اقتصادی‌تر است.
کاربردها
• جرثقیل‌های سقفی در سالن‌های تولیدی و انبارها
• جرثقیل‌های دروازه‌ای در محوطه‌های باز
• تجهیزات جابجایی در خطوط تولید
• ماشین‌آلات متحرک صنعتی
نکات نصب و نگهداری
• سیم بکسل باید به درستی کشیده و با وزنه‌ی مناسب تنش‌دهی شود تا از افتادگی آن جلوگیری شود.
• قرقره‌ها باید به طور دوره‌ای از نظر روانکاری و فرسودگی بررسی شوند.
• کابل‌ها باید فاقد بریدگی، ترک‌خوردگی یا آسیب‌های الکتریکی باشند.
• مسیر حرکت باید عاری از موانع باشد تا از گیر کردن قرقره‌ها جلوگیری شود
