تأمین برق پایدار به جرثقیل سقفی با استفاده از شین
مقدمه
در سیستمهای جرثقیل سقفی (Overhead Crane)، تأمین برق پایدار، ایمن و بدون وقفه برای حرکت طولی، عرضی و بالابری بسیار حیاتی است. یکی از رایجترین و مطمئنترین روشها برای این کار، استفاده از شین برق (Busbar System) است. شینها نسبت به کابلکشیهای معمولی عملکرد بهتری در انتقال انرژی الکتریکی به جرثقیلهای متحرک دارند و برای محیطهای صنعتی انتخابی هوشمندانه محسوب میشوند.
شین برق چیست؟
شین (Busbar) یک سیستم رسانای الکتریکی است که وظیفه انتقال برق از منبع به تجهیزات متحرک (مانند جرثقیل) را برعهده دارد. این سیستم معمولاً شامل:
- رساناهای آلومینیومی یا مسی با پوشش عایق

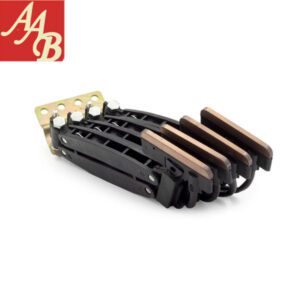

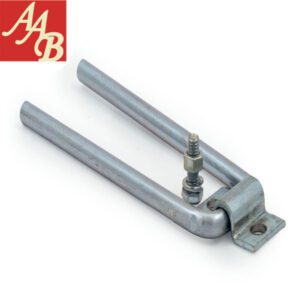

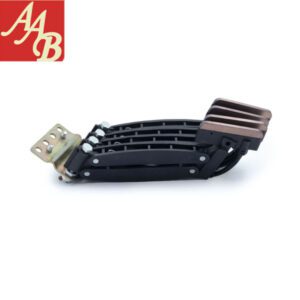

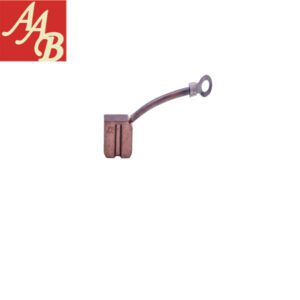

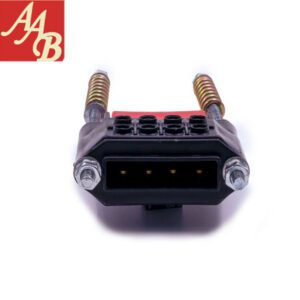

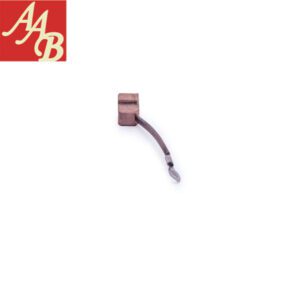

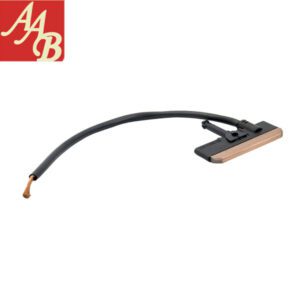

- جاروبک (Current Collector) که به صورت لغزنده روی شین حرکت میکند

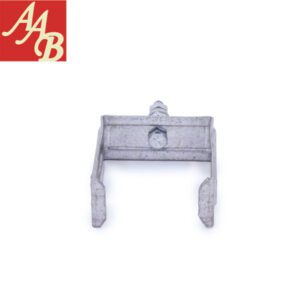

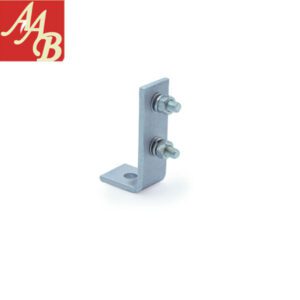

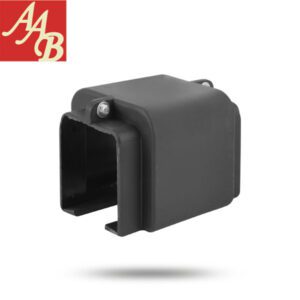

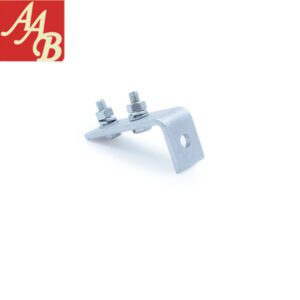

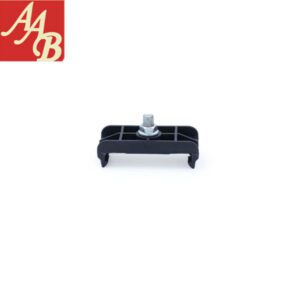

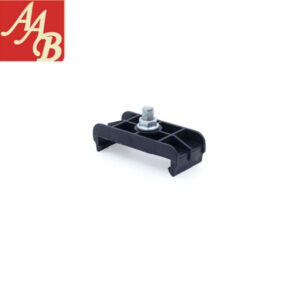

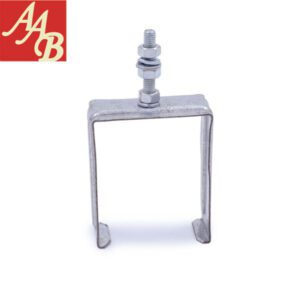

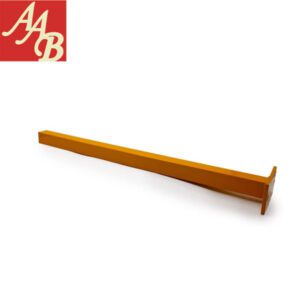

- براکتهای نگهدارنده و کانال نصب

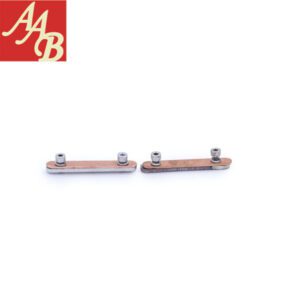

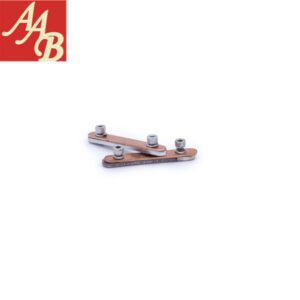

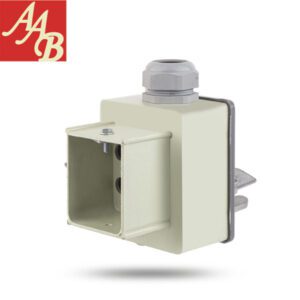

- بلاک تغذیه و اتصالات بین قطعهای
شینها در انواع تکقطبی (Single Pole) و چندقطبی (Multi Pole) و در ظرفیتهای مختلف از نظر آمپراژ ساخته میشوند.
مزایای استفاده از شین برق برای جرثقیل سقفی
- تأمین برق مداوم و پایدار: بدون قطعی در نقاط اتصال و بدون پیچیدگی ناشی از حرکت کابلها.
- ایمنی بالا: با وجود پوششهای عایق استاندارد، احتمال برقگرفتگی یا اتصال کوتاه به حداقل میرسد.
- کاهش استهلاک مکانیکی: بر خلاف کابلهای کشویی، شینها دچار فرسودگی سریع نمیشوند و نیاز کمتری به نگهداری دارند.
- ظاهر مرتب و صنعتی: نصب شینه باعث ایجاد نظم در سیستم برقرسانی و زیبایی محیط کار میشود.
- افزایش طول عمر جرثقیل و تجهیزات الکتریکی: با جلوگیری از نوسانات ناگهانی یا قطعی لحظهای برق.
انواع شین برق از نظر کاربرد

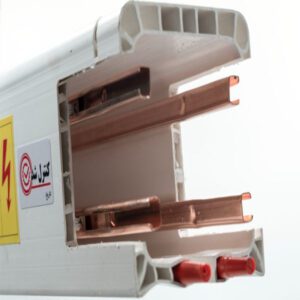

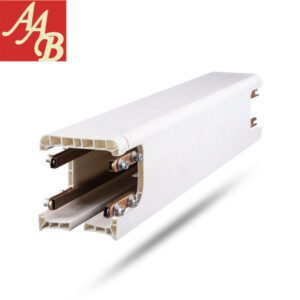

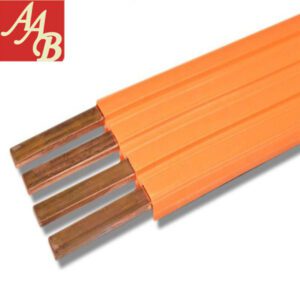

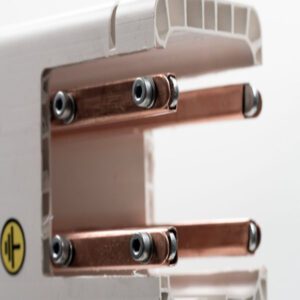

- شین پلاستیکی چندقطبی: رایجترین نوع برای جرثقیلهای سقفی کوچک و متوسط ظرفیت جریان: 40 تا 200 آمپر

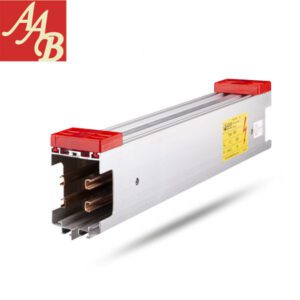

- شین فلزی با روکش PVC یا رزین: برای جرثقیلهای صنعتی سنگین ظرفیت جریان: 250 تا 800 آمپر یا بیشتر
- شین بسته با حفاظت بالا (Bus BAar):
مناسب برای محیطهای گردوغباردار، مرطوب یا خورنده (مثل کارخانههای فولاد یا شیمیایی)
ملاحظات فنی در نصب شین برق جرثقیل
- رعایت فاصله استاندارد بین براکتها (معمولاً 1.5 تا 2 متر )
- اطمینان از صاف بودن مسیر حرکت شین و جاروبک
- استفاده از جاروبک مناسب با آمپراژ و سرعت حرکت جرثقیل

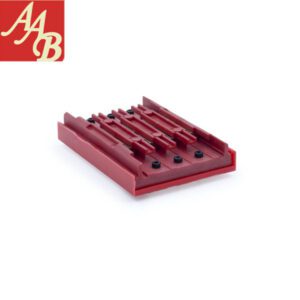

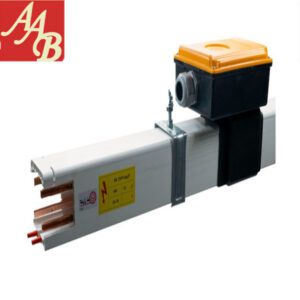

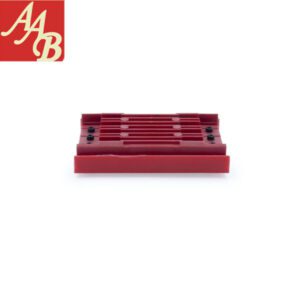

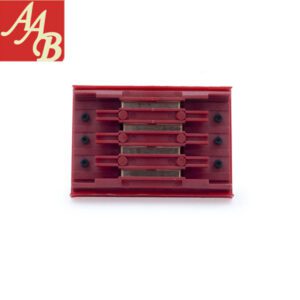

- نصب صحیح بلاک تغذیه در محل مناسب (معمولاً وسط یا انتهای شین)
- انجام تست عایقسنجی و اتصال زمین قبل از بهرهبرداری
نتیجهگیری :
استفاده از شین برق برای تأمین انرژی الکتریکی جرثقیل سقفی یک راهکار حرفهای و صنعتی است که ضمن افزایش ایمنی و پایداری سیستم، از خرابیها، قطعیها و هزینههای نگهداری جلوگیری میکند. شینهرسانها در مقایسه با کابلهای برقرسان متحرک، راهحل بهتری برای فضاهای بزرگ، پرتردد و حساس به شمار میروند و موجب بهبود بهرهوری کلی سیستم جرثقیل میشوند. شرکت مهندسی جرثقیل سقفی آران باخ ، برای اکثر پروژه های خود از شین های آلومینیومی با تیغه مسی استفاده می کند.
